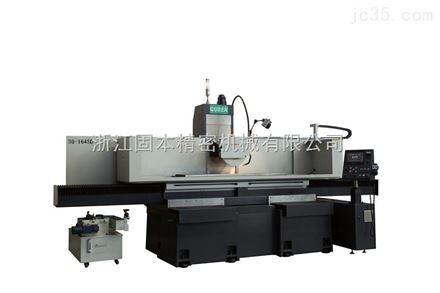

項 目 | 單位 | SG-164SD | |||
工作臺面工作尺寸(長×寬) | mm | 1700×400 | |||
工作臺zui大移動量（左右×前后) | mm | 1800×440 | |||
工作臺面至主軸中心zui大距離 | mm | 640 | |||
電磁吸盤 | mm | 1600×400 | |||
工作臺zui大承重(含吸盤) | kg | 850 | |||
工作臺 (左右) | T型槽尺寸×槽數 | mm×n | 14×3 | ||
工作臺驅動方式 |
| 液壓比例自動 | |||
工作臺速度 | m/min | 2-25(OP:0.5-20) | |||
鞍座 (前后) | MPG進給量 | 手輪每刻度 | mm | 0.01/0.05/0.1 | |
手輪每轉 | mm | 1.0/5.0/10 | |||
自動進給 | 寸進進給量 | mm | 0.1-25 | ||
連續進給速度 | mm/min | 0-1200 | |||
前后快進速度 | mm/min | 0-1200（10段） | |||
磨頭 (上下) | 砂輪尺寸 | mm | Φ400×φ127×40 | ||
主軸直徑 | mm | Φ120 | |||
主軸轉數 | r.p.m | 500-2300 (OP:500-3500) | |||
MPG進給量 | 手輪每刻度 | mm | 0.001/0.005/0.01 | ||
手輪每轉 | mm | 0.1/0.5/1.0 | |||
自動進給 | 粗加工進給量 | mm | 0.005-0.04 | ||
精加工進給量 | mm | 0.001-0.01 | |||
去火花光磨次數 | 次 | 0-10 | |||
上下快進速度 | mm/min | 0-1200（10段） | |||
電機 | 主軸電機 | KW | 5.5 | ||
前后伺服電機(AC servo) | KW/NM | 1.0 | |||
上下伺服電機(AC servo) | KW/NM | 0.55 | |||
油壓電機 | KW | 3.7 | |||
沖水電機 | W | 180 | |||
運輸包裝尺寸（長×寬×高） | mm | 5400×2200×2500 | |||
工作占地空間（長×寬×高） | mm | 5500×3000×2400 | |||
機床凈重/毛重（約） | kg | 5400/5800 | |||
電源所需功率（不含附件） | KVA | 14 | |||
工作精度 | |||||
加工面對其基面平行度：300：0.003mm | 表面粗糙度：Ra0.12 | ||||
